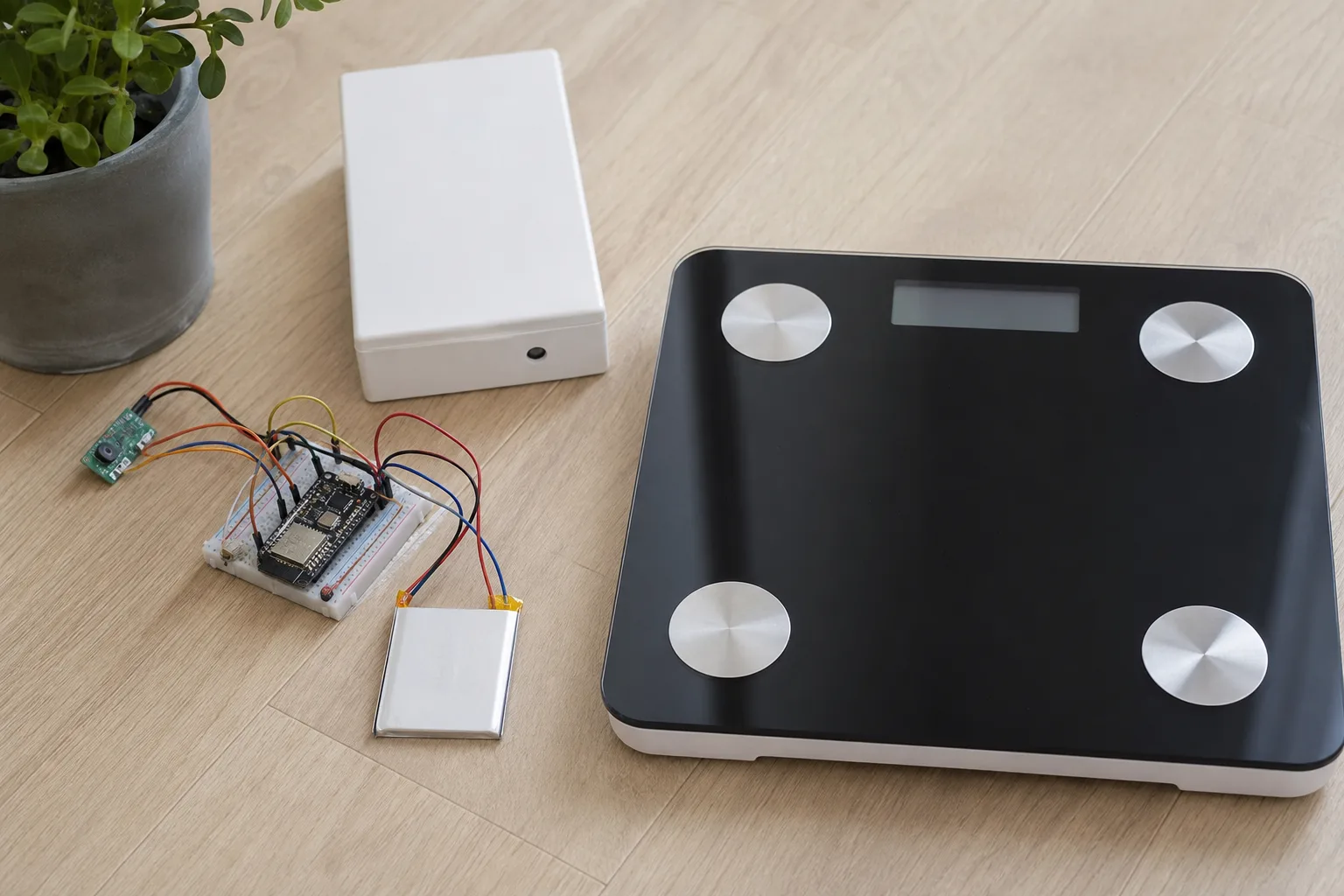

Du willst deine Personenwaage smart machen. Vielleicht hast du eine einfache analoge Waage oder ein älteres digitales Modell. Du wünschst dir automatisches Tracking, Grafiken und die Möglichkeit, Messwerte zu speichern. Gleichzeitig machst du dir Gedanken zu Datenschutz und Genauigkeit.
Dieser Artikel begleitet dich Schritt für Schritt. Du lernst, welche Hardware sinnvoll ist. Du erfährst, wie Load-Zellen, der HX711 und Mikrocontroller wie ESP32 oder ESP8266 zusammenarbeiten. Du siehst, wie du die Waage per WLAN oder Bluetooth anbinden kannst. Ich zeige dir, wie du Daten lokal oder in der Cloud speicherst. Du bekommst eine einfache Anleitung für MQTT und Home Assistant. Außerdem erkläre ich, wie du mit InfluxDB und Grafana sinnvolle Visualisierungen erstellst.
Der Fokus liegt auf Praxis und Sicherheit. Du erfährst, wie du Kalibrierung richtig machst. Du lernst, persönliche Daten zu schützen. Du findest Tipps zur Stabilität und Fehlerbehebung. Es gibt konkrete Bauvarianten für Anfänger und für Fortgeschrittene.
Die Hauptkapitel sind Hardware und Elektronik, Firmware und Netzwerk, App-Integration und Visualisierung, Datenlogging und Datenschutz, sowie Tests und Optimierung. Bleib dran. Nach dem Lesen kannst du deine Waage selbst smart bauen und sicher in dein Setup integrieren.
Vergleich der technischen Ansätze
Bevor du loslegst, lohnt sich ein klarer Blick auf die verfügbaren Ansätze. Jede Lösung hat Vor- und Nachteile bei Kosten, Genauigkeit, Aufwand und Datenschutz. In dieser Gegenüberstellung findest du die wichtigsten Kriterien. So kannst du entscheiden, ob eine fertige Smart-Waage, ein komplettes DIY-Projekt mit Load-Cell oder ein Retrofit mit Bluetooth-Modul besser zu deinem Projekt passt.
| Ansatz | Kosten | Genauigkeit | Schwierigkeit | Datenschutz | App-Integration |
|---|---|---|---|---|---|
| Fertige Smart-Waagen Beispiele: Withings Body, Fitbit Aria |
Relativ hoch. Oft 80–200 EUR. | Gut kalibrierte Sensoren. Messwertstabilität ist meist hoch. | Gering. Keine Elektronikarbeiten nötig. | Daten werden oft in Cloud-Diensten gespeichert. Du bist abhängig vom Anbieter. | Eingebaute Apps und Cloud. Integration in Home Assistant möglich, aber abhängig vom Hersteller. |
| DIY: Load-Cell + HX711 + ESP32 | Niedrig bis mittel. Komponenten ca. 15–50 EUR. | Sehr gut möglich. Kalibrierung erforderlich. Präzision hängt von Montage ab. | Mittel bis hoch. Löten, Firmware, Softwarekenntnisse nötig. | Hohe Kontrolle. Du entscheidest, ob lokal oder in die Cloud geloggt wird. | Offen. MQTT, Home Assistant, InfluxDB und Grafana sind einfach zu integrieren. |
| Retrofit mit Bluetooth-Modul Beispiel: HM-10 (BLE) / ESP32 als Bluetooth-Bridge |
Gering bis mittel. Modul und Adapter 10–40 EUR. | Moderate Genauigkeit. Besteht auf der bestehenden Sensorik der Waage. | Mittel. Elektronik und Protokollkenntnis nötig. Keine komplette Neumontage der Sensoren. | Mäßig. Bluetooth ist lokal, aber verwendete Apps/Clouds können Daten senden. | Direkt möglich zu mobilen Apps. Integration in Smart-Home erfordert meist Bridge oder MQTT. |
Zusammengefasst: Fertige Waagen sind bequem und stabil. DIY mit Load-Cell bietet maximale Kontrolle und gute Genauigkeit. Retrofit ist ein Kompromiss mit geringeren Kosten und moderatem Aufwand. Wähle nach Priorität: Datenschutz und Kontrolle sprechen für DIY, Komfort für fertige Geräte.
Entscheidungshilfe: Welche Option passt zu dir?
Was ist dir wichtiger: Datenschutz oder Komfort?
Wenn du Wert auf Datenschutz legst, ist eine DIY-Lösung mit Load-Cell und ESP32 meist die beste Wahl. Du kannst Daten lokal speichern und die Cloud komplett vermeiden. Wenn dir Komfort wichtiger ist, bieten fertige Smart-Waagen wie Withings Body fertige Apps und automatische Backups. Beachte: Fertiggeräte senden oft Daten an Anbieter. Prüfe die Datenschutzrichtlinien, bevor du kaufst.
Hast du handwerkliche Fähigkeiten und Zeit?
Hast du Erfahrung mit Löten, simplem Elektronikaufbau und Firmware-Flashing? Dann ist ein DIY-Projekt sinnvoll. Es bietet Flexibilität und Kontrolle. Fehlt dir die Zeit oder die Lust auf Fehlersuche, ist ein fertiges Gerät besser. Eine Zwischenlösung ist ein Retrofit mit Bluetooth-Modul. Das spart aufwendige Mechanikarbeiten und ist oft schneller umgesetzt.
Welches Budget und welche Genauigkeit brauchst du?
Bei niedrigem Budget sind Retrofit und DIY günstigere Optionen. Für höchste Stabilität und klinische Genauigkeit lohnt sich eine hochwertige Fertigwaage. Für Tracking und Visualisierung bietet DIY sehr gute Genauigkeit, wenn du sorgfältig kalibrierst und die Montage korrekt machst.
Fazit: Bist du technikinteressiert und willst Kontrolle über Daten, wähle DIY mit Load-Cell und ESP3Willst du Komfort ohne Basteln, nimm eine fertige Smart-Waage. Suchst du einen Kompromiss, probiere Retrofit mit Bluetooth. Ziehe eine professionelle Lösung in Betracht, wenn du medizinische Zertifizierungen oder höchste Messsicherheit brauchst.
Praktische Anwendungsfälle für eine smart gemachte Personenwaage
Gewichtsverlauf bei Fitnessprogrammen
Stell dir vor, du trainierst für einen Halbmarathon und willst Fortschritte nachvollziehen. Eine smarte Waage liefert automatische Messungen nach jedem Wiegevorgang. So siehst du Trends statt Einzelwerte. Anforderungen sind regelmäßige Messungen, Zeitstempel und Visualisierung. Technisch passt eine Load-Cell mit HX711 und ESP32, Daten per MQTT an InfluxDB und Grafana. Das erlaubt Glättung, Trendlinien und Benachrichtigungen bei Abweichungen.
Klinisches Monitoring zu Hause
Ein Patient mit Herzinsuffizienz muss Gewichtsschwankungen überwachen. Kleine Änderungen können medizinisch relevant sein. Hier zählt Genauigkeit, Zuverlässigkeit und Datenschutz. Verwende kalibrierte Load-Cells, redundante Messungen und lokale Speicherung. Vermeide unnötige Cloud-Dienste. Eine Integration in Home Assistant mit lokaler InfluxDB ist eine gute Option. Besprich das Setup mit medizinischem Fachpersonal. Für offizielle Diagnosen sind zertifizierte Medizinprodukte oft nötig.
Integration in Smart-Home für Familien
Bei einer Familie kann die Waage Teil von Routinen werden. Zum Beispiel löst das Wiegen am Morgen den Start einer personalisierten Tagesliste aus. Anforderungen sind Benutzererkennung, Multiuser-Handling und sichere Profile. Technisch eignen sich Bluetooth-Beacons oder die Erkennung über eingeloggte Nutzerprofile in Home Assistant. MQTT und automations in Home Assistant erlauben gerätespezifische Aktionen wie Licht oder Erinnerungen.
Forschung und Datenerhebung
Für ein Hobbyprojekt zur Gewichtsentwicklung in einer kleinen Studie brauchst du reproduzierbare Messungen. Daten müssen sauber geloggt, exportierbar und mit Metadaten versehen sein. Setze auf zuverlässige Hardware, regelmäßige Kalibrierung und ein synchronisiertes Zeitserver-Setup. Speichere im CSV-Format oder in InfluxDB. Ein Raspberry Pi als Gateway sammelt Sensordaten und sichert Backups.
Gewichtsbasierte Erinnerungen für Medikamente
Manche Dosierungen hängen vom Körpergewicht ab. Du könntest eine Automation erstellen, die bei Überschreiten einer Schwelle eine Erinnerung schickt. Anforderungen: aktuelle Messwerte, sichere Benachrichtigungen und nachvollziehbare Regeln. Technisch funktioniert das mit ESP32, MQTT und Home Assistant. Dort legst du Automationen an, die Push-Nachrichten oder Sprachausgaben auslösen.
Neugeborenen- und Still-Tracking
Eltern wollen oft das Gewicht ihres Babys genau verfolgen. Die Waage muss feinauflösend und leicht zu taren sein. Hygienischer Aufbau und stabile Messungen sind wichtig. Nutze besonders präzise Load-Cells, mehrfache Messdurchschnitte und eine sichere, lokale Datenbank für die Datenspeicherung. Visualisierungen helfen beim Erkennen von Wachstumstrends.
Jeder Anwendungsfall stellt unterschiedliche Anforderungen. Wähle Hardware und Datenfluss nach Genauigkeit, Privatsphäre und Integrationsbedarf aus. So bekommst du einen konkreten Mehrwert aus deiner smarten Waage.
Häufige Fragen
Wie sicher sind meine Gewichts‑daten bei einer smarten Waage?
Das hängt von der Architektur ab. Lokal geloggte Daten auf einem Raspberry Pi oder in Home Assistant bleiben bei dir. Wenn du Cloud-Services nutzt, prüfe die Datenschutzrichtlinien des Anbieters. Verschlüsselung und lokale Backups erhöhen die Sicherheit und geben dir Kontrolle.
Wie genau sind DIY-Lösungen im Vergleich zu fertigen Waagen?
Mit guten Load-Cells und dem HX711 sind sehr genaue Messungen möglich. Die Genauigkeit hängt stark von Montage und Kalibrierung ab. Mehrere Messungen und Mittelwertbildung verbessern die Stabilität. Für medizinische Zwecke sind zertifizierte Geräte oft die bessere Wahl.
Lässt sich die smarte Waage einfach in Apps oder Smart-Home integrieren?
Ja, mit Protokollen wie MQTT gelingt die Integration gut. ESP32-Boards senden Daten per WLAN an Home Assistant, InfluxDB oder direkte Mobile-Apps. Grafana oder Home Assistant liefern Visualisierungen und Automationen. Achte bei App-Integration auf Authentifizierung und lokale Optionen.
Wie hoch sind die Kosten und der Zeitaufwand für ein DIY-Projekt?
Die Komponenten kosten meist zwischen 15 und 50 Euro. Rechne für Aufbau, Kalibrierung und Software mehrere Stunden bis zu einigen Tagen. Wenn du wenig Zeit hast, ist ein Retrofit oder eine fertige Waage schneller. DIY lohnt sich, wenn du Kontrolle und Anpassbarkeit willst.
Was passiert bei Netz- oder Cloud-Ausfall? Kann die Waage offline arbeiten?
Ja, du kannst lokale Speicherung einrichten. Ein Mikrocontroller mit SD-Karte oder ein lokaler Server sichert Daten während Ausfällen. Wenn das Netzwerk wieder da ist, kannst du die Daten synchronisieren. Plane lokale Backups, wenn Verfügbarkeit wichtig ist.
Technisches Basiswissen verständlich erklärt
Eine smarte Waage vereint Mechanik, Elektronik und Software. Du brauchst ein Gewichtssignal, einen Verstärker und einen Mikrocontroller. Die Komponenten arbeiten zusammen. Hier erkläre ich die Grundlagen leicht verständlich.
Wie funktioniert eine Wägezelle (Load Cell)?
Eine Load-Cell ist das Herz der Waage. Stell dir eine kleine Feder vor, die sich unter Last verformt. Auf dieser Feder sitzen winzige Messstreifen, sogenannte Dehnungsmessstreifen. Sie ändern ihren elektrischen Widerstand, wenn die Feder sich bewegt. Diese Widerstandsänderung ist sehr klein. Sie wird als Spannung ausgegeben und ist proportional zum Gewicht.
Warum braucht es den HX711?
Die Spannung aus der Load-Cell ist winzig. Der HX711 verstärkt dieses Signal. Er wandelt das analoge Signal in digitale Werte. So kann ein Mikrocontroller das Gewicht messen. Der HX711 sorgt auch für eine stabile Messung und einfache Anbindung an Mikrocontroller.
Welche Mikrocontroller eignen sich?
Gängige Module sind ESP32 und Arduino. Der ESP32 hat WLAN und oft Bluetooth. Damit kannst du Daten direkt ins Heimnetz senden. Ein Arduino Uno ist einfach zu nutzen, braucht aber ein Netzwerk-Gateway. Wähle nach Komfort und Funktionsbedarf.
Messgenauigkeit und Kalibrierung
Genauigkeit hängt von Hardware und Montage ab. Schlecht befestigte Sensoren liefern falsche Werte. Kalibrierung ist zentral. Nutze bekannte Gewichte und erzeuge eine Kalibrierkurve. Mehrfachmessungen und Mittelwertbildung reduzieren Rauschen. Achte auf Temperaturdrift und baue die Waage so stabil wie möglich.
Grundsätzliche Datenschutz- und Sicherheitsaspekte
Überlege, ob Daten lokal oder in der Cloud liegen sollen. Lokale Speicherung erhöht die Kontrolle. Wenn du Cloud-Dienste nutzt, prüfe die Datenschutzregeln des Anbieters. Sichere Verbindungen mit WPA3 oder TLS sind wichtig. Nutze starke Passwörter und ermögliche Firmware-Updates. Backup-Lösungen verhindern Datenverlust bei Ausfall.
Mit diesem Basiswissen verstehst du die wichtigsten Bausteine. So kannst du technische Entscheidungen bewusster treffen und Fehlerquellen früher erkennen.
Pflege- und Wartungstipps
Regelmäßige Kalibrierung
Kalibriere deine Waage nach dem Aufbau und danach in regelmäßigen Abständen. Ein guter Rhythmus ist alle drei Monate oder nach einem Stoß oder Umzug. Vorher/Nachher: Nach der Kalibrierung sind Schwankungen deutlich geringer und die Messwerte stabiler.
Richtige Aufbewahrung
Stelle die Waage auf eine feste, ebenen Fläche. Vermeide unebene Böden und Teppiche. Lagere das Gerät nicht in sehr feuchten oder heißen Räumen.
Schutz vor Feuchtigkeit und Staub
Verwende bei Bedarf eine schützende Abdeckung oder ein Gehäuse für Elektronik und Anschlüsse. Achte darauf, dass Belüftung und Temperaturstabilität erhalten bleiben. Kleine Silikondichtungen am Gehäuse verhindern eindringenden Staub und Spritzwasser.
Software‑ und Firmware‑Pflege
Halte Firmware und Server‑Software aktuell. Sicherheitsupdates schließen bekannte Lücken. Erstelle regelmäßige Backups der lokalen Messdaten bevor du große Updates einspielst.
Batteriepflege und Stromversorgung
Nutze für längere Laufzeiten hochwertige Akkus oder ein stabiles Netzteil. Lade wiederaufladbare Akkus regelmäßig und vermeide Tiefentladung. Wenn du ein Batteriewechsel-System einrichtest, beschrifte die Zellen mit Datum für einfache Kontrolle.
Mit diesen einfachen Maßnahmen bleibt die Genauigkeit deiner smarten Waage erhalten. Die Pflege reduziert Ausfallzeiten und schützt deine Messdaten.
Warum das Thema relevant ist
Deine Waage ist mehr als ein Möbelstück. Sie liefert Daten über deinen Körper. Diese Daten können Entscheidungen über Gesundheit, Therapie oder Alltag beeinflussen. Deshalb sind Genauigkeit, Sicherheit und Nachhaltigkeit wichtig.
Persönliche Relevanz
Automatisches Tracking zeigt Trends statt Einzelwerte. Du erkennst schleichende Gewichtszunahmen oder plötzliche Verluste früh. Das kann helfen, Trainingspläne anzupassen oder ärztliche Beratung rechtzeitig zu suchen. Falsche Messwerte führen dagegen zu Fehlentscheidungen. Ein Beispiel: Bei Herzpatienten kann ein Gewichtszuwachs auf Flüssigkeitsansammlungen hinweisen und eine frühzeitige Behandlung verhindern.
Gesellschaftliche Auswirkungen
Wenn Daten unsicher gespeichert werden, entstehen Risiken. Versicherer oder Dritte könnten sensible Informationen nutzen. Das schafft Vertrauensprobleme und kann zu Diskriminierung führen. Lokale Speicherung und transparente Regeln schützen Nutzerrechte besser als undurchsichtige Cloud-Dienste.
Ökologische Perspektive
Digitale Geräte haben eine Umweltbilanz. Langlebige, reparierbare Hardware reduziert Elektroschrott. DIY-Ansätze und modulare Designs verlängern die Lebensdauer. Wegwerfprodukte und verklebte Elektronik führen dagegen zu schneller Entsorgung. Außerdem spart lokale Datenverarbeitung Energie, weil weniger Cloud-Rechenleistung nötig ist.
Zusammengefasst: Eine smarte Waage bietet echten Mehrwert für Gesundheit und Alltag, wenn sie zuverlässig arbeitet und Daten sicher behandelt werden. Achte auf präzise Sensorik, sichere Speicherung und reparierbare Hardware. So profitierst du persönlich und schonst zugleich Ressourcen.
Do’s & Don’ts beim Smartmachen deiner Waage
Ein klarer Plan verhindert typische Fehler. Die folgende Gegenüberstellung zeigt praktische Maßnahmen, die sich im Alltag bewähren. Folge den Do’s, vermeide die Don’ts, und du sparst Zeit und Nerven.
| Do | Don’t |
|---|---|
| Kalibriere die Waage nach dem Aufbau und regelmäßig. Nutze bekannte Gewichte und dokumentiere die Kalibrierwerte. | Ignoriere keine Kalibrierung. Unkalibrierte Sensoren liefern unzuverlässige Daten. |
| Speichere lokal oder verschlüssele Daten, wenn du Cloud-Dienste nutzt. Lege regelmäßige Backups an. | Daten unverschlüsselt in fremde Clouds ablegen ohne Datenschutzprüfung. |
| Montiere die Load-Cells stabil auf einer ebenen, tragfähigen Fläche. Achte auf feste Schraubverbindungen und geeignete Auflageflächen. | Die Waage auf Teppich oder wackelnden Untergrund stellen. Das verfälscht Messwerte ständig. |
| Schütze Elektronik vor Feuchtigkeit und Staub mit Gehäuse oder Dichtungen. Prüfe Anschlüsse regelmäßig auf Korrosion. | Elektronik offen lassen oder in feuchten Räumen lagern. Das verkürzt die Lebensdauer erheblich. |
| Halte Firmware aktuell und teste Updates erst nach Backup. Plane Zeit für Test und Rückrolloption ein. | Updates blind installieren ohne Backup oder Release-Notes zu lesen. |
| Implementiere Nutzerprofile oder Kennzeichnungen für Multiuser-Setups. So bleiben Daten korrekt zugeordnet. | Alle Messungen in einem Datensatz sammeln ohne Benutzertrennung. Das verwässert die Auswertung. |
Wenn du diese Do’s befolgst und die Don’ts vermeidest, läuft dein Projekt stabil und sicher. Kleine Maßnahmen haben große Wirkung.
Glossar wichtiger Begriffe
Load Cell
Load Cell ist der eigentliche Gewichtssensor in einer Waage. Sie verformt sich leicht unter Last und erzeugt dadurch ein sehr kleines elektrisches Signal. Man kann sie sich wie eine kleine Feder mit Messstreifen vorstellen.
HX711
HX711 ist ein Spezialbaustein, der das winzige Signal einer Load Cell verstärkt und digitalisiert. Er macht aus dem analogen Spannungswert einen messbaren digitalen Wert für den Mikrocontroller. Ohne ihn wären die Signale zu schwach für die Auswertung.
Kalibrierung
Kalibrierung ist der Abgleich zwischen gemessenem Signal und tatsächlichem Gewicht. Dabei verwendest du bekannte Gewichte, um einen Umrechnungsfaktor zu bestimmen. Regelmäßige Kalibrierung sorgt für verlässliche Messwerte.
ADC
ADC steht für Analog-Digital-Wandler. Er übersetzt analoge Spannungen in digitale Zahlen, die Mikrocontroller verarbeiten können. Der HX711 ist ein Beispiel für einen sehr rauscharmen ADC für Waagen.
Bluetooth Low Energy (BLE)
Bluetooth Low Energy ist ein energiesparendes Funkprotokoll für die Verbindung zu Smartphones. Es eignet sich gut für kurze Reichweiten und regelmäßige Datenübertragung. BLE spart Akku im Vergleich zu klassischem Bluetooth.
OTA-Update
OTA-Update bedeutet Over-The-Air-Update, also das Einspielen neuer Firmware über das Netzwerk. So kannst du Verbesserungen und Sicherheitsupdates installieren, ohne das Gerät aufzuschrauben. Prüfe vorher Backup- und Rückrolloptionen.
MQTT
MQTT ist ein leichtgewichtiges Netzwerkprotokoll für IoT-Geräte. Es nutzt ein Publish/Subscribe-Prinzip, damit Sensoren Daten an einen zentralen Broker senden. Das macht Integration in Smart-Home-Systeme einfach und flexibel.
End-to-End‑Verschlüsselung
End-to-End-Verschlüsselung stellt sicher, dass nur Sender und Empfänger die Daten lesen können. Selbst Server dazwischen können die Inhalte nicht entschlüsseln. Das erhöht die Privatsphäre bei der Übertragung sensibler Messwerte.
Sampling-Rate
Sampling-Rate beschreibt, wie oft pro Sekunde eine Messung erfolgt. Höhere Raten liefern glattere Kurven, verbrauchen aber mehr Energie und Speicher. Wähle die Rate passend zur Anwendung, etwa niedrig für Langzeit-Logs und höher für schnelle Messreihen.
Fehler beheben: schnelle Hilfe bei typischen Problemen
Beim Smartmachen der Waage treten häufig ähnliche Probleme auf. Die folgende Tabelle zeigt jeweils die wahrscheinlichste Ursache und eine konkrete Lösung oder Prävention.
| Problem | Wahrscheinliche Ursache | Konkrete Lösung / Prävention |
|---|---|---|
| Starke Schwankungen der Messwerte | Lose Schrauben, unebene Unterlage oder elektrische Störungen | Waage auf einen festen, ebenen Boden stellen. Schrauben an Load-Cell und Rahmen nachziehen. Kabel abschirmen und Mittelwert über mehrere Messungen verwenden. |
| Keine oder konstante Anzeige | Fehlerhafte Verkabelung zum HX711 oder Ausfall des ADC | Verkabelung prüfen und Lötstellen kontrollieren. HX711 separat testen oder tauschen. Stromversorgung prüfen und bekannte Testgewichte verwenden. |
| Keine Datenübertragung ins Netzwerk | Falsche WLAN-Daten, Broker- oder Firewall-Probleme | WLAN-Zugangsdaten kontrollieren und per Seriellen Monitor Logs prüfen. MQTT-Broker-Einstellungen und Firewall prüfen. Lokale Speicherung als Fallback aktivieren. |
| Langsamer Drift über Tage | Temperaturdrift oder mechanische Setzungen | Regelmäßig kalibrieren, etwa alle 3 Monate. Gerät an einem temperaturstabilen Ort betreiben. Vor Messungen kurz aufwärmen lassen. |
| Falsche Benutzerzuordnung bei Multiuser | Keine eindeutige Nutzererkennung oder zu ähnliche Gewichte | Nutzerprofile in der Software anlegen. Zusatzmerkmale verwenden wie Bluetooth-Pairing oder manuellen Benutzerwechsel. Zeitstempel und Gewichtshistorie zur Zuordnung nutzen. |
| Gerät nach Update nicht mehr startbereit | Fehler beim OTA-Update oder Stromausfall während des Flashens | Vor Updates Backup erstellen. Stable Stromversorgung sicherstellen. Recovery- oder Bootloader-Modus kennen und serielle Schnittstelle bereithalten. |
Gehe strukturiert vor und dokumentiere Änderungen. So findest du Ursachen schneller und vermeidest wiederkehrende Fehler.
Schritt-für-Schritt: Analoge Personenwaage smart machen
Diese Anleitung führt dich vom Zerlegen der Waage bis zur Übertragung der Messwerte an eine App oder einen MQTT‑Broker. Arbeite ruhig und systematisch. Trenne die Waage vorher vom Stromnetz, falls sie eine elektrische Anzeige hat.
- Vorbereitung und Materialliste Sammle Load-Cells (z. B. 4x 50 kg), einen HX711-ADC, ein ESP32-Board, stabile Kabel, Schrauben und ein Messgewicht. Lege Werkzeuge bereit: Schraubendreher, Lötkolben, Multimeter und Isolierband. Plane einen sauberen Arbeitsplatz.
- Waage öffnen und Mechanik prüfen Öffne das Gehäuse der Waage vorsichtig. Prüfe, wie die vorhandene Wiegeplattform gelagert ist. Notiere Befestigungspunkte und Maße für die spätere Montage der Load-Cells.
- Load-Cells montieren Entferne die alte Mechanik oder unterstütze sie so, dass die Plattform vier Punkte bekommt. Montiere die Load-Cells an den Ecken oder an dafür vorgesehenen Tragpunkten. Achte auf feste Schrauben und dass keine Querkräfte auf die Sensoren wirken.
- Elektrische Verdrahtung der Load-Cells Verbinde die Load-Cells zu einer Brücke, falls nötig entsprechend dem Datenblatt. Führe die vier Leitungen zur Stelle, wo der HX711 sitzt. Verwende geschirmte Kabel, wenn möglich. Achte auf saubere Lötstellen.
- HX711 anschließen Verbinde die Brücke mit dem HX711 nach Schema. Verbinde den HX711 mit dem ESP32: DATA und CLOCK an zwei digitale Pins, VCC an 3.3 V und GND an Masse. Prüfe die Spannungswerte mit dem Multimeter.
- ESP32 vorbereiten Installiere die Arduino-IDE oder PlatformIO und die benötigten Bibliotheken für HX711 und MQTT. Konfiguriere WLAN-Zugangsdaten und MQTT-Broker-Details im Sketch. Sichere die Firmware vor Änderungen.
- Ersttest ohne Last Starte das ESP32-Board und öffne den seriellen Monitor. Beobachte die Rohwerte des HX711 ohne Belastung. Werte um Null oder stabile Offset-Werte sind normal. Notiere Abweichungen.
- Kalibrierung mit Referenzgewicht Lege ein bekanntes Gewicht auf die Waage. Messe den digitalen Wert und berechne den Kalibrierfaktor. Trage den Faktor in die Firmware ein. Wiederhole mit mehreren Gewichten zur Prüfung der Linearität.
- Feinjustierung und Mittelwertbildung Implementiere Mittelwertbildung oder Filter in der Firmware, um Rauschen zu reduzieren. Prüfe unterschiedliche Abtastraten und wähle eine Balance zwischen Stabilität und Reaktionszeit.
- Datenübertragung einrichten Konfiguriere MQTT-Publish der Gewichtsdaten an deinen Broker. Teste die Verbindung mit einem Client wie MQTT Explorer. Alternativ sende JSON an eine REST-API oder nutze direkte Integration in Home Assistant.
- Gehäuse, Schutz und Spannungsversorgung Platziere HX711 und ESP32 in einem geschützten Gehäuse. Dichte Öffnungen gegen Staub und Spritzwasser ab. Verwende ein stabiles Netzteil oder hochwertige Akkus für dauerhaften Betrieb.
- Test im Alltag und Backup Teste die Waage mehrere Tage im normalen Gebrauch. Vergleiche Messwerte mit einer bekannten Referenz. Richte lokale Logs oder regelmäßige Backups ein, bevor du Cloud-Services nutzt.
Hinweise und Sicherheit
Trenne vor Arbeiten die Stromversorgung und arbeite vorsichtig mit Lötkolben. Nutze Load-Cells mit ausreichender Tragfähigkeit. Überschreite nie die maximale Belastung. Schütze sensible Daten durch lokale Speicherung oder Verschlüsselung bei der Übertragung.
Mit dieser Anleitung bekommst du eine zuverlässige, smarte Waage. Plane Zeit für Kalibrierung und Tests ein. So vermeidest du Messfehler und Sicherheitsprobleme.
Warnhinweise und Sicherheitshinweise
Beim Smartmachen einer Waage gibt es technische, datenschutzrechtliche und rechtliche Risiken. Achte auf elektrische Sicherheit, auf den Schutz personenbezogener Daten und auf die Grenzen der Nutzung zu medizinischen Zwecken. Die folgenden Hinweise helfen dir, Gefahren zu minimieren.
Elektrische Sicherheit
Warnung: Arbeite nie an elektrischen Verbindungen, solange das Gerät am Netz hängt. Trenne Netzteil und Akku vor Lötarbeiten oder mechanischen Eingriffen. Verwende geprüfte Netzteile mit passender Spannung und Sicherung. Isoliere offene Kontakte und verbaue Elektronik in einem geschlossenen, belüfteten Gehäuse. Bei Arbeiten an Netzspannung nutze einen FI/RCD zum Schutz vor Fehlerströmen. Prüfe Verbindungen mit einem Multimeter bevor du das System unter Spannung setzt.
Mechanische und physische Risiken
Sorge für eine stabile Montage der Load-Cells. Lose Befestigungen führen zu fehlerhaften Messwerten und möglichen Bruch. Nutze geeignete Schrauben und Versteifungen. Vermeide rutschige Standflächen. Überschreite niemals die Belastungsgrenze der Sensoren.
Datenschutz und Netzwerksicherheit
Vorsicht: Messdaten sind personenbezogen. Speichere Daten lokal, wenn du maximale Kontrolle willst. Wenn du Cloud-Dienste nutzt, prüfe Datenschutzbestimmungen. Sichere Übertragungen mit TLS und verwende starke, individuelle Passwörter. Stelle IoT-Geräte in ein separates Netzwerk oder VLAN und deaktiviere unnötige Dienste wie UPnP. Aktiviere MFA für zentrale Dienste und verschlüssele Backups.
Firmware und Software
Installiere nur Firmware aus vertrauenswürdigen Quellen. Fertige Backups vor jedem Update an. Aktiviere sichere Update-Mechanismen und teste Updates zunächst in einer sicheren Umgebung. Documentiere Konfigurationen, damit du bei Problemen zurückrollen kannst.
Rechtliche Aspekte und medizinische Nutzung
Nutze eine selbstgebaute Lösung nicht als alleinige Grundlage für medizinische Entscheidungen. Für diagnostische oder therapeutische Anwendungen sind zertifizierte Medizinprodukte erforderlich. Sprich mit Ärztinnen und Ärzten, wenn du Monitoring für eine Behandlung planst. Klare Einwilligungen sind nötig, wenn du Daten anderer Personen erhebst.
Beachte diese Hinweise konsequent. So reduzierst du Gefahren und machst dein Projekt stabiler und vertrauenswürdiger.
Zeit- und Kostenaufwand realistisch einschätzen
Aufwand
Für ein DIY-Projekt solltest du Zeit für Beschaffung, Aufbau, Kalibrierung und Software einplanen. Als Anfänger rechnest du mit etwa 10 bis 20 Stunden. Das umfasst Lesen von Anleitungen, Löten, erste Firmware-Anpassungen und Tests. Als Fortgeschrittener sind 4 bis 8 Stunden realistisch. Du kennst dann die typischen Hürden und brauchst weniger Testläufe.
Die Kalibrierung und Stabilitätsprüfung kosten zusätzlich Zeit. Plane mehrere Tage ein, um Drift über Nacht zu beobachten. Wenn du Integration in Home Assistant oder InfluxDB/Grafana willst, kommen noch Konfigurationsstunden hinzu. Fehlerbehebung kann unvorhersehbar Zeit fressen, deshalb ein Puffer ist sinnvoll.
Kosten
Materialliste mit typischen Preisbereichen:
- Load-Cells (4er-Set, 50 kg): 10 bis 25 EUR
- HX711 (ADC-Modul): 2 bis 6 EUR
- ESP32 (WiFi/BLE-Board): 6 bis 15 EUR
- Gehäuse, Adapter, Schrauben, Kabel: 5 bis 20 EUR
- Stromversorgung / Akku: 5 bis 20 EUR
- Optional: Raspberry Pi als Gateway: 35 bis 60 EUR
Gesamtmaterial liegt typischerweise zwischen 30 und 100 EUR. Der große Bereich hängt von Extras ab. Ein Gateway, hochwertiges Netzteil oder ein professionelles Gehäuse treiben die Kosten nach oben.
Software- und Cloud-Kosten können minimal sein. Lokale Lösungen wie Home Assistant, MQTT oder InfluxDB sind kostenlos. Gehostete Dienste oder Grafana Cloud können monatliche Kosten verursachen. Für einfache Nutzung reicht oft die kostenlose lokale Variante.
Begründung: Die Hardwarekosten sind überschaubar, weil viele Bauteile günstig sind. Zeitaufwand variiert stark mit Erfahrung. Anfänger investieren mehr in Lernzeit und Tests. Plane realistisch und starte mit einer simplen Version, die du später erweitern kannst.
Vor- und Nachteile des Smartmachens einer Personenwaage
Eine smarte Waage bringt handfeste Vorteile, hat aber auch klare Nachteile. Die Tabelle hilft dir, Nutzen und Risiken gegeneinander abzuwägen. So triffst du eine informierte Entscheidung je nach Priorität.
| Vorteile | Nachteile |
|---|---|
| Automatisches Tracking Messwerte werden regelmäßig und mit Zeitstempel erfasst. Das zeigt Trends und Schwankungen klarer als Einzelmessungen. |
Datenschutzrisiken Daten können in Clouds landen. Das erfordert Vertrauensprüfung und gegebenenfalls Verschlüsselung. |
| Komfort Daten erscheinen in Apps und Dashboards. Du bekommst Visualisierungen und automatische Erinnerungen. |
Komplexität DIY erfordert Löten, Kalibrierung und Software. Das kostet Zeit und kann anfangs frustrierend sein. |
| Kontrolle über Daten Bei lokaler Speicherung bestimmst du, was passiert. Keine Fremdanbieter können auf die Werte zugreifen. |
Wartungsaufwand Kalibrierung, Firmware‑Updates und Batteriewechsel sind nötig. Das erfordert regelmäßige Pflege. |
| Anpassbarkeit Du kannst Protokolle, Sampling-Rate und Integrationen frei wählen. So passt die Waage genau zu deinen Bedürfnissen. |
Genauigkeitsfallen Fehlerhafte Montage oder schlechte Kalibrierung verfälschen Messwerte. Für medizinisch relevante Entscheidungen sind zertifizierte Geräte sicherer. |
| Kosteneffizienz Bauteile sind günstig. Selbst mit Zubehör bleiben die Kosten oft unter dem Preis vieler Fertiggeräte. |
Langfristige Zuverlässigkeit Selbstgebaute Systeme können anfälliger sein. Professionelle Geräte bieten oft bessere Langzeitstabilität und Support. |
| Ressourcenschonung Reparatur und Modulbau verlängern die Lebensdauer. Das reduziert Elektroschrott gegenüber Wegwerfprodukten. |
Rechtliche Grenzen Für klinisches Monitoring gelten Zertifizierungen. Selbstgebaute Lösungen sind meist nicht zulässig für medizinische Diagnosen. |
Fazit: Wenn du Kontrolle, Anpassbarkeit und günstige Kosten schätzt, ist ein DIY-Ansatz sinnvoll. Wenn du maximale Zuverlässigkeit, Komfort ohne Basteln und zertifizierte Messwerte brauchst, ist ein fertiges Gerät oft besser. Wähle nach Priorität: Datenschutz und Flexibilität sprechen für DIY, einfache Nutzung und Support für Fertigprodukte.
Mythen und Fakten
Rund um das Smartmachen von Waagen kursieren viele Aussagen. Manche klingen plausibel. Prüfe Behauptungen kritisch und auf Basis von Messungen.
| Mythos | Realität |
|---|---|
| Fertige Smart‑Waagen sind immer genauer Viele denken, nur gekaufte Geräte liefern verlässliche Werte. |
DIY kann gleichauf sein Mit guten Load‑Cells, sauberer Montage und Kalibrierung erreichst du hohe Genauigkeit. Fehler entstehen eher durch schlechte Montage als durch das Konzept. |
| Selbstbau ist automatisch unsicher für Daten Viele glauben, DIY heißt schlechte Sicherheit. |
Sicherheit ist planbar Lokale Speicherung, TLS und getrennte Netze reduzieren Risiken. Unsichere Default‑Setups sind das Problem, nicht das Selberbauen selbst. |
| Bluetooth überträgt immer persönliche Daten in die Cloud Die Annahme: BLE bedeutet automatische Weitergabe an Anbieter. |
BLE kann lokal bleiben Direkte Verbindungen zu einem Smartphone sind möglich ohne Cloud. Die Wahl der App und des Backends entscheidet über Datenflüsse. |
| Kalibrieren ist einmalig und reicht lebenslang Manche Nutzer scheuen wiederholte Kalibrierungen. |
Kalibrierung ist wiederkehrend Mechanik, Temperatur und Nutzung verändern Werte. Regelmäßige Kontrolle oder automatische Re‑Kalibrierung verbessert Langzeitqualität. |
Prüfe Behauptungen mit Messungen und Quellen. So triffst du fundierte Entscheidungen für dein Projekt.
